PROYECTOS REALIZADOS
Conoce nuestra capacidad de respuesta y excelencia técnica. A continuación, detallamos algunos de nuestros proyectos más representativos.

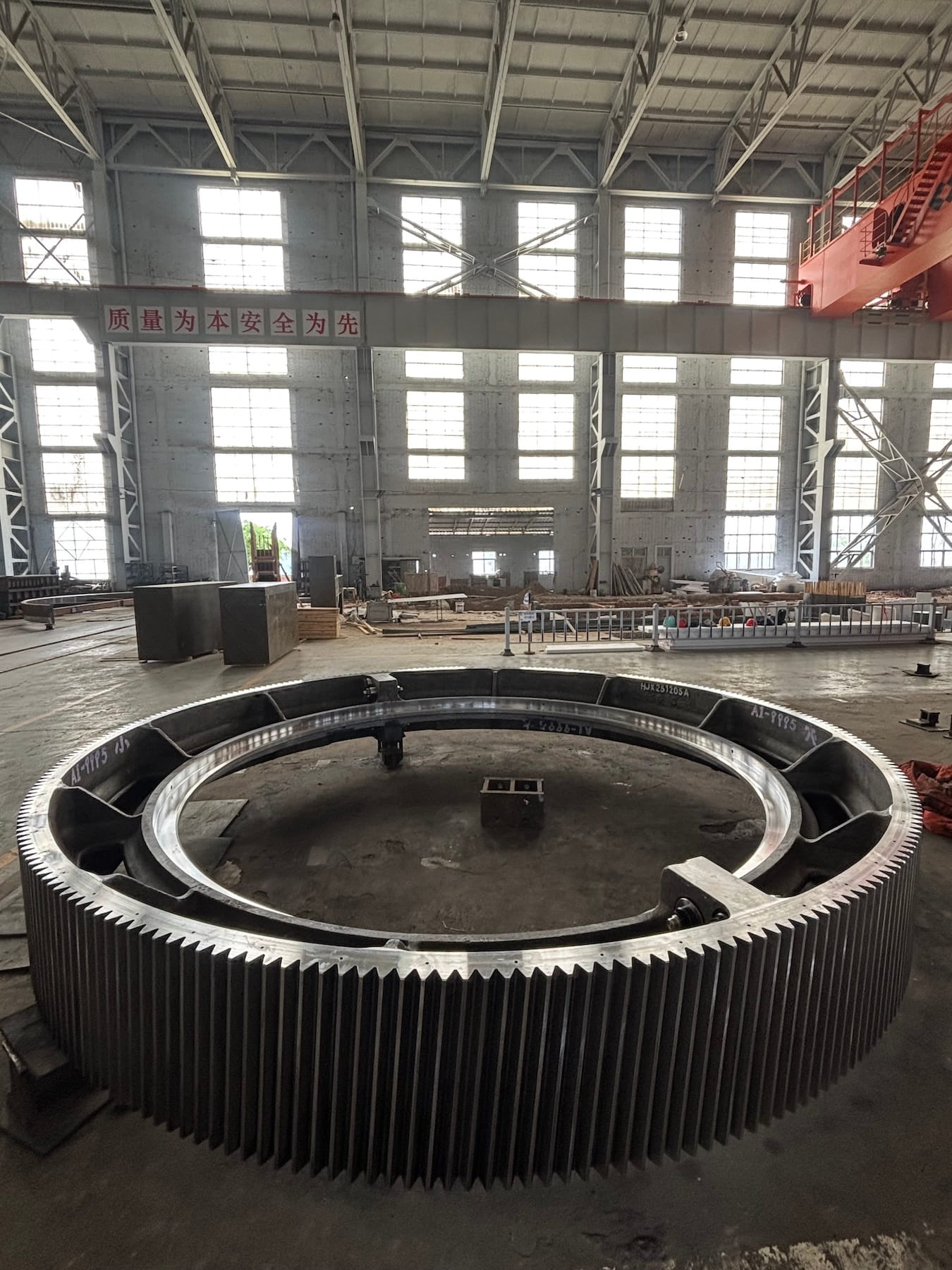

Engranaje Helicoidal
-
Material: AISI 4140
-
Tratamiento térmico: Temple y revenido
-
Dureza: 240-280 HBN
-
Calidad dentado: ISO 9 - AGMA 9
-
Accesorios: SuperBolts(a pedido)

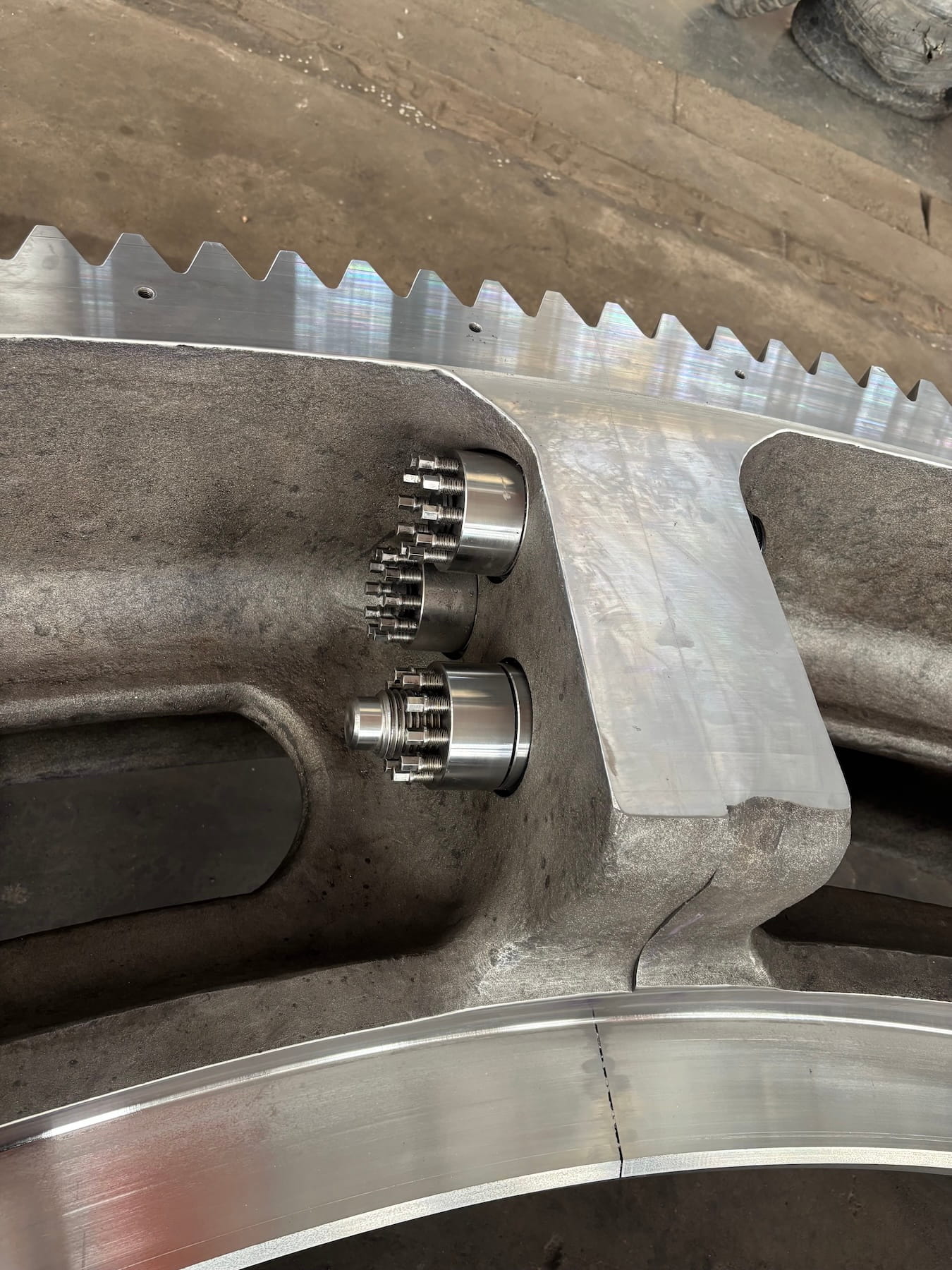

Superbolts
Accesorios: En todos nuestros engranajes proporcionamos el uso de Superbolt, lo cual proporciona mayor seguridad y confiabilidad en uniones críticas sometidas a vibraciones y altas cargas.
Beneficios:
Montaje Rápido
Montaje y desmontaje mucho más rápido durante mantenciones.
Cero Deformación
Reducción del riesgo de deformación o desalineación por aprietes desuniformes.
Menor Parada
Menor tiempo de parada en molinos y equipos industriales.
Altos Torques
Posibilidad de alcanzar altos torques usando herramientas manuales y comunes.

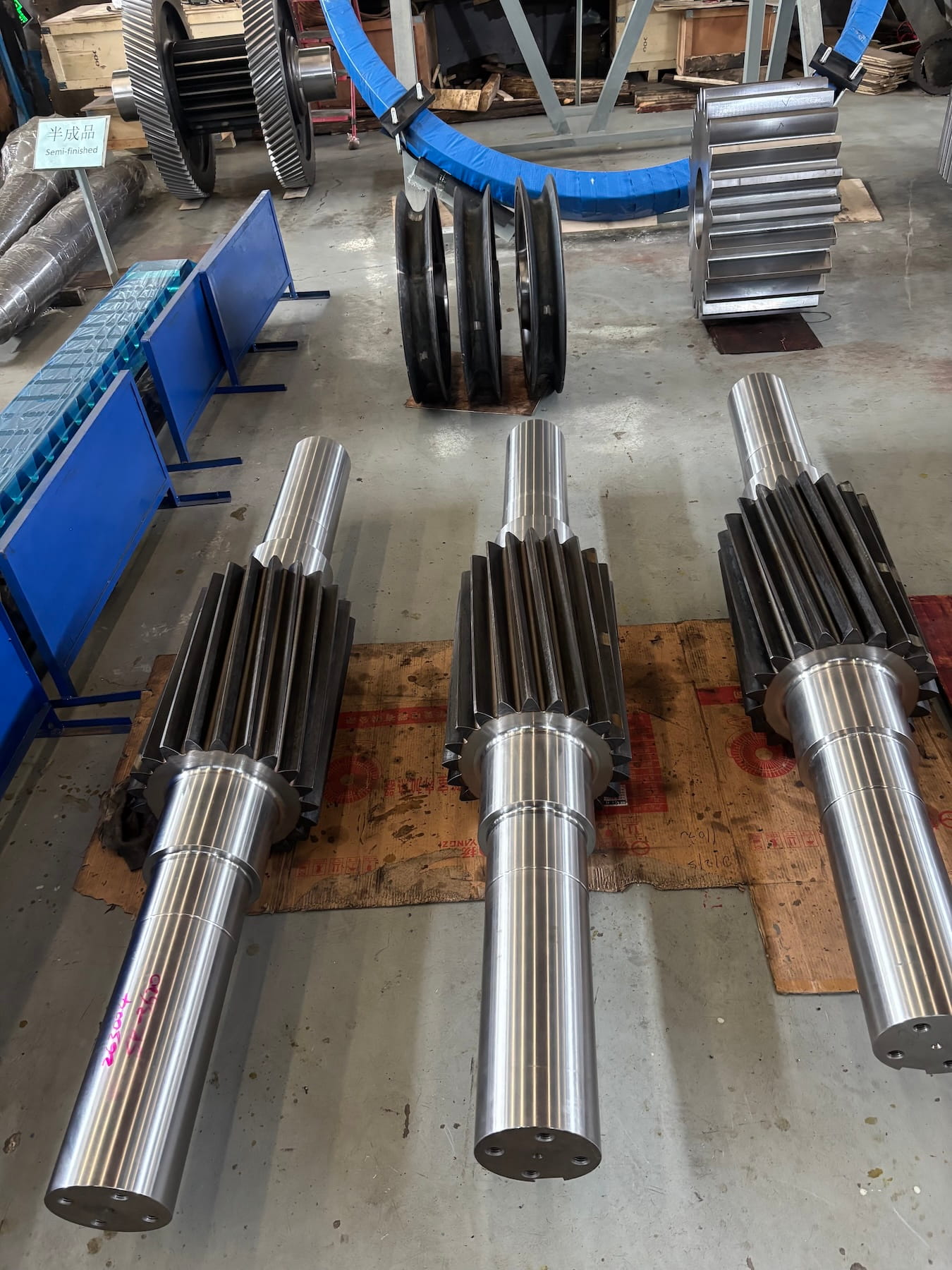

Eje Piñón
-
Material: Forjado 4340
-
Tratamiento térmico: Temple y revenido
-
Dureza: 300-350 HBN
-
Calidad dentado: AGMA 12
Ingeniería Inversa

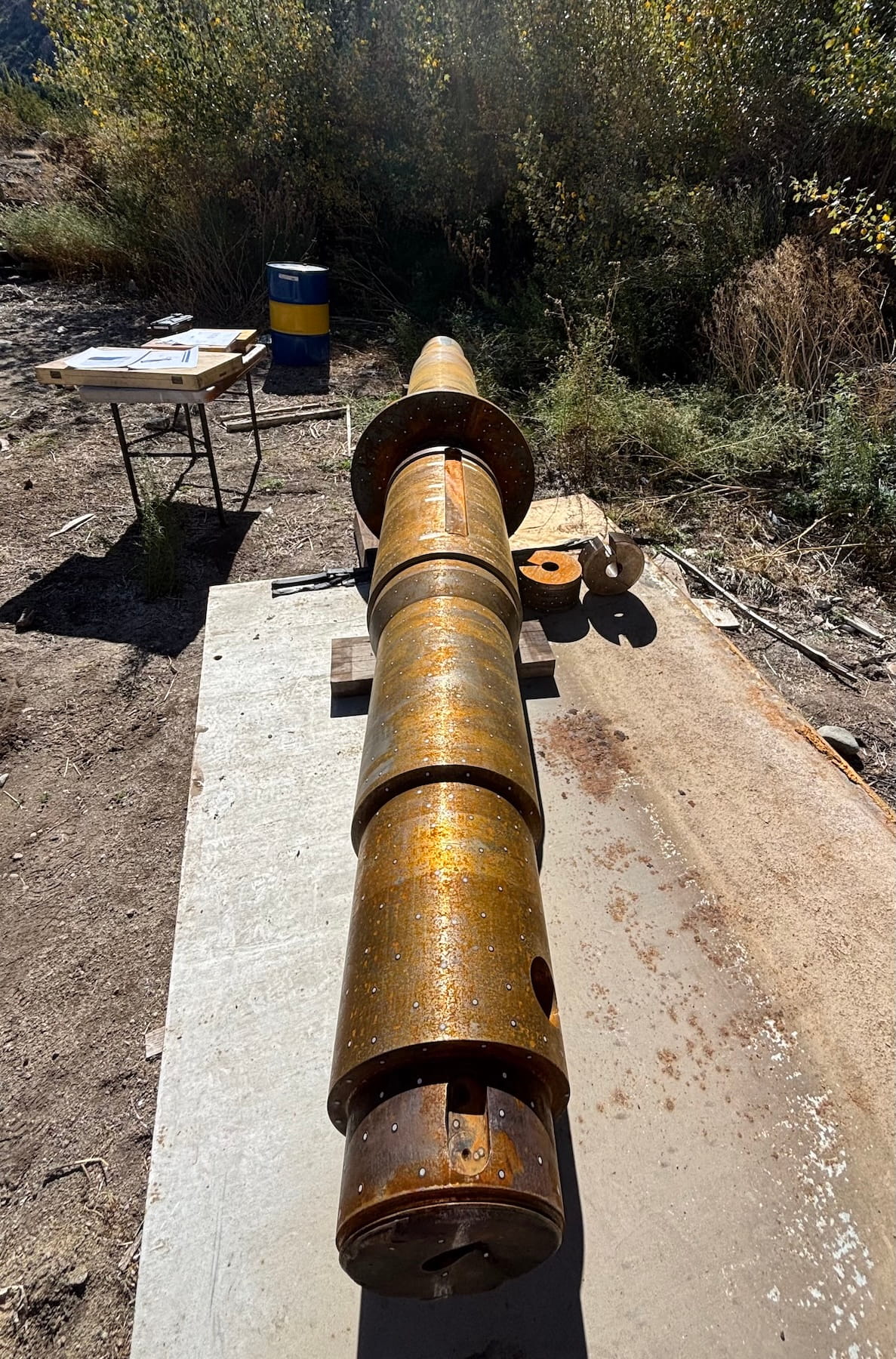

Eje Turbina Pelton
Servicio solicitado: Ingeniería inversa a Eje de Turbina Pelton mediante uso de Escáner láser HandyScan que posee una precisión de 0,025 mm (25 micras) complementado con medición análoga.
Entrega: Planimetría que considera la entrega de planos y modelo 3D.
EJE TURBINA
Complemento de servicioDesarrollo de ingeniería inversa mediante uso de Software Geomagic Design.
MEDICIÓN MANUAL
Complemento de servicioComplemento de medición mediante instrumentos análogos y de alta precisión.

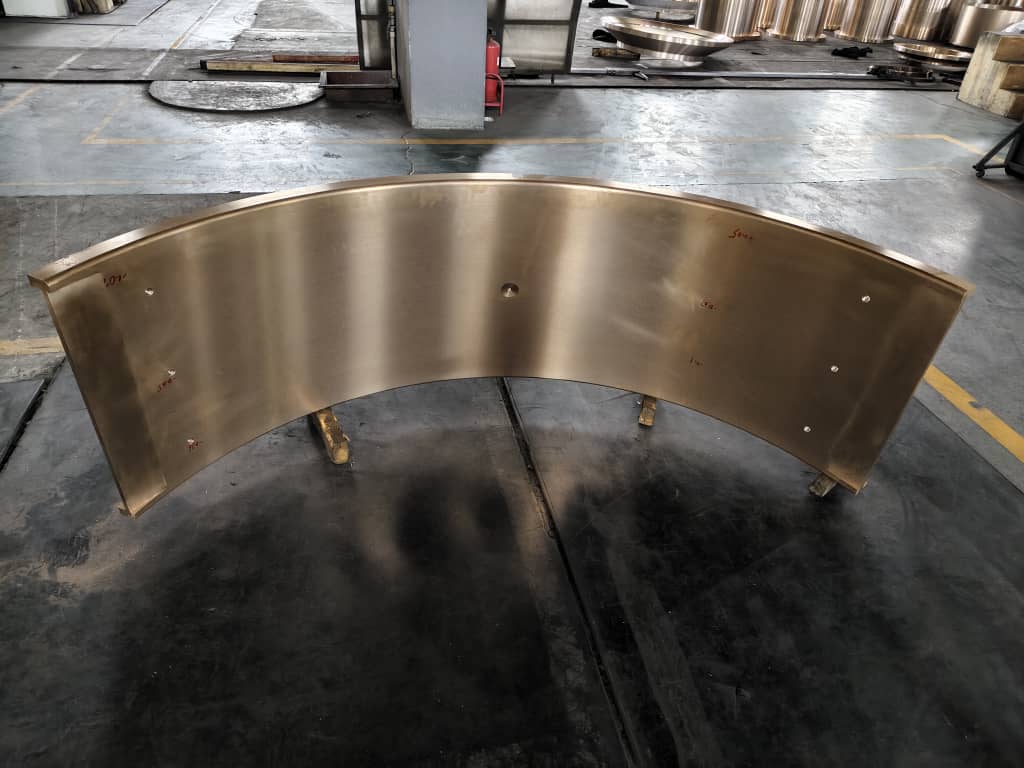

Bronce 120° Perforación de Levante (Agujero de fuerza)
-
Aplicación: Para Molino
-
Material: Bronce SAE 67

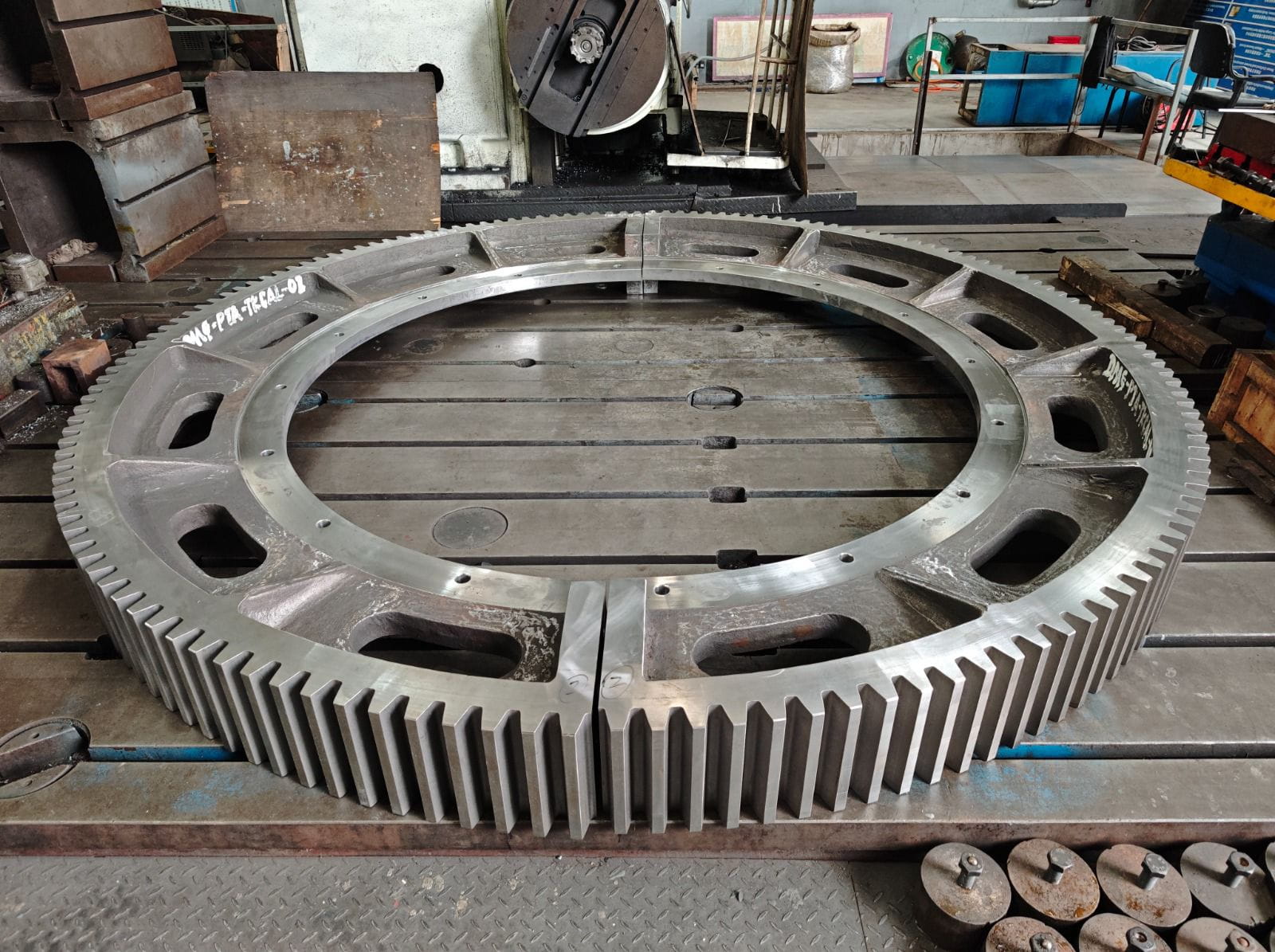

Engranaje Diente Recto
-
Material: AISI 4140
-
Tratamiento térmico: Temple y revenido
-
Dureza: 240-280 HBN
-
Calidad dentado: ISO 9 - AGMA 9
-
Accesorios: SuperBolts(a pedido)

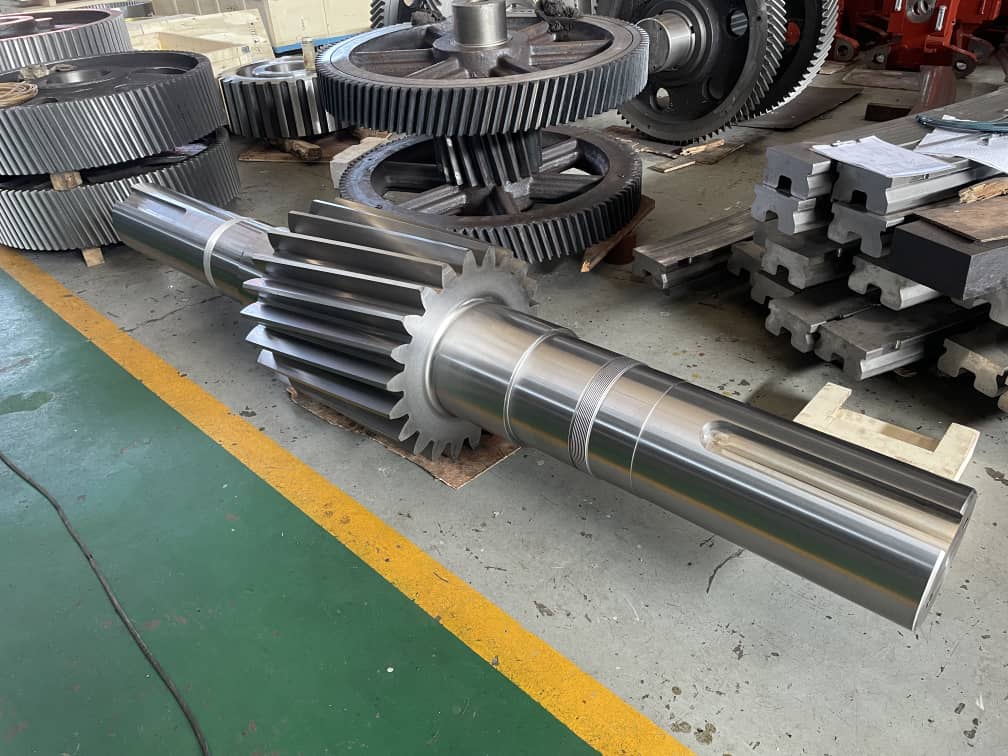

Eje Piñón (Eje Z22)
-
Material: Forjado 4340
-
Tratamiento térmico: Temple y revenido
-
Dureza: 350 - 390 HBN
-
Tratamiento al diente: 55-60 HRC
-
Calidad dentado: AGMA 12
Fabricación de Manto / Carcasa para Molino
Fabricación de manto o carcasa para molino en acero estructural de alta resistencia. El diseño contempla su fabricación en dos secciones, permitiendo optimizar las labores de transporte, manipulación y montaje en terreno, especialmente en instalaciones con restricciones de espacio o acceso limitado.
Mecanizado de Engranaje de Dientes Helicoidales
Proceso de mecanizado de alta precisión para engranaje de dientes helicoidales, ejecutado mediante maquinaria CNC especializada, garantizando el cumplimiento de las tolerancias geométricas y especificaciones de diseño requeridas.

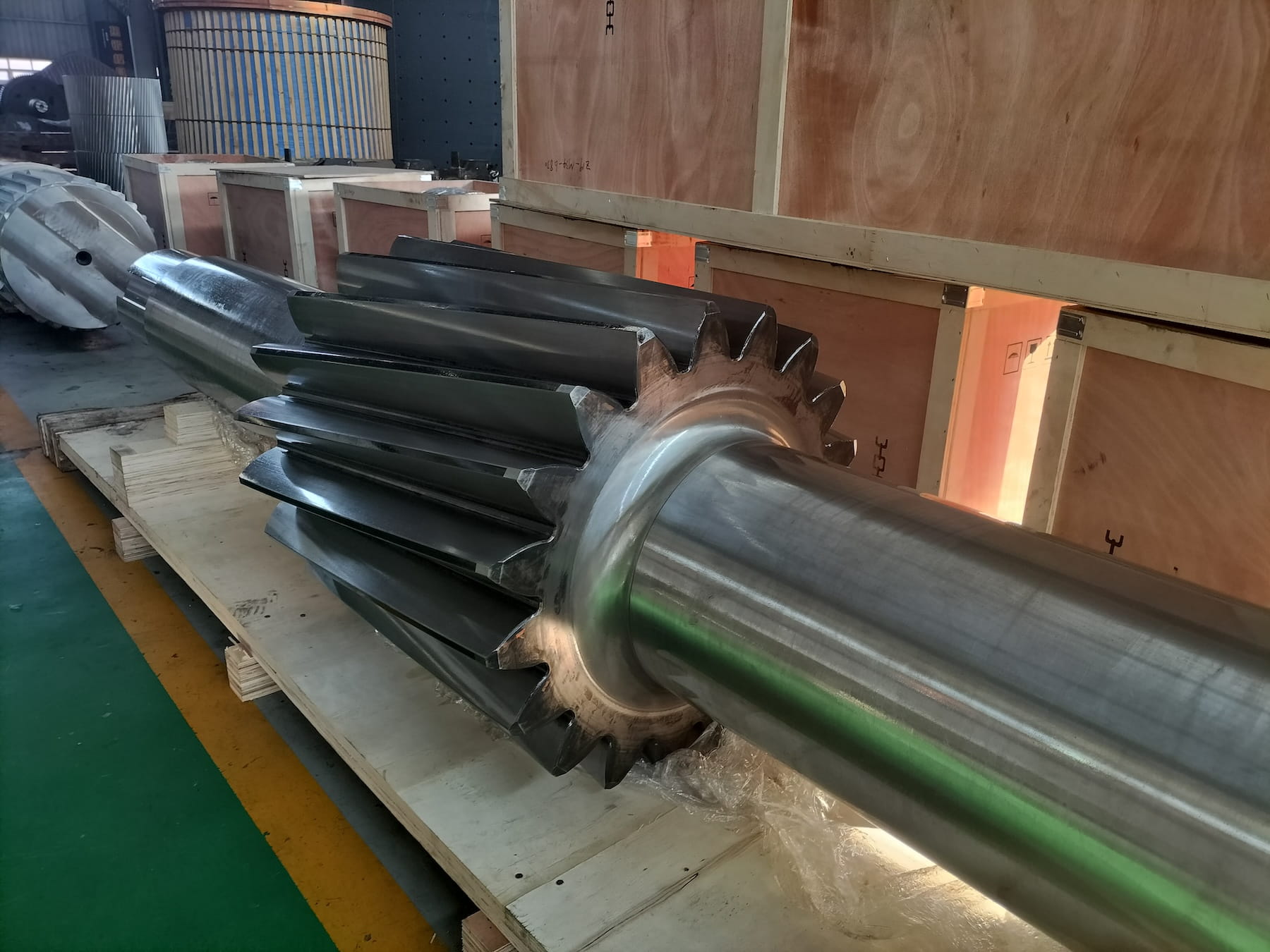

Fabricación de Engranaje de Dientes Helicoidales
Fabricación de engranaje de dientes helicoidales con tratamiento térmico superficial aplicado al dentado, alcanzando una dureza de 50-55 HRC y una profundidad efectiva de endurecimiento de 7 a 8 mm, mejorando la resistencia al desgaste y la vida útil del componente.

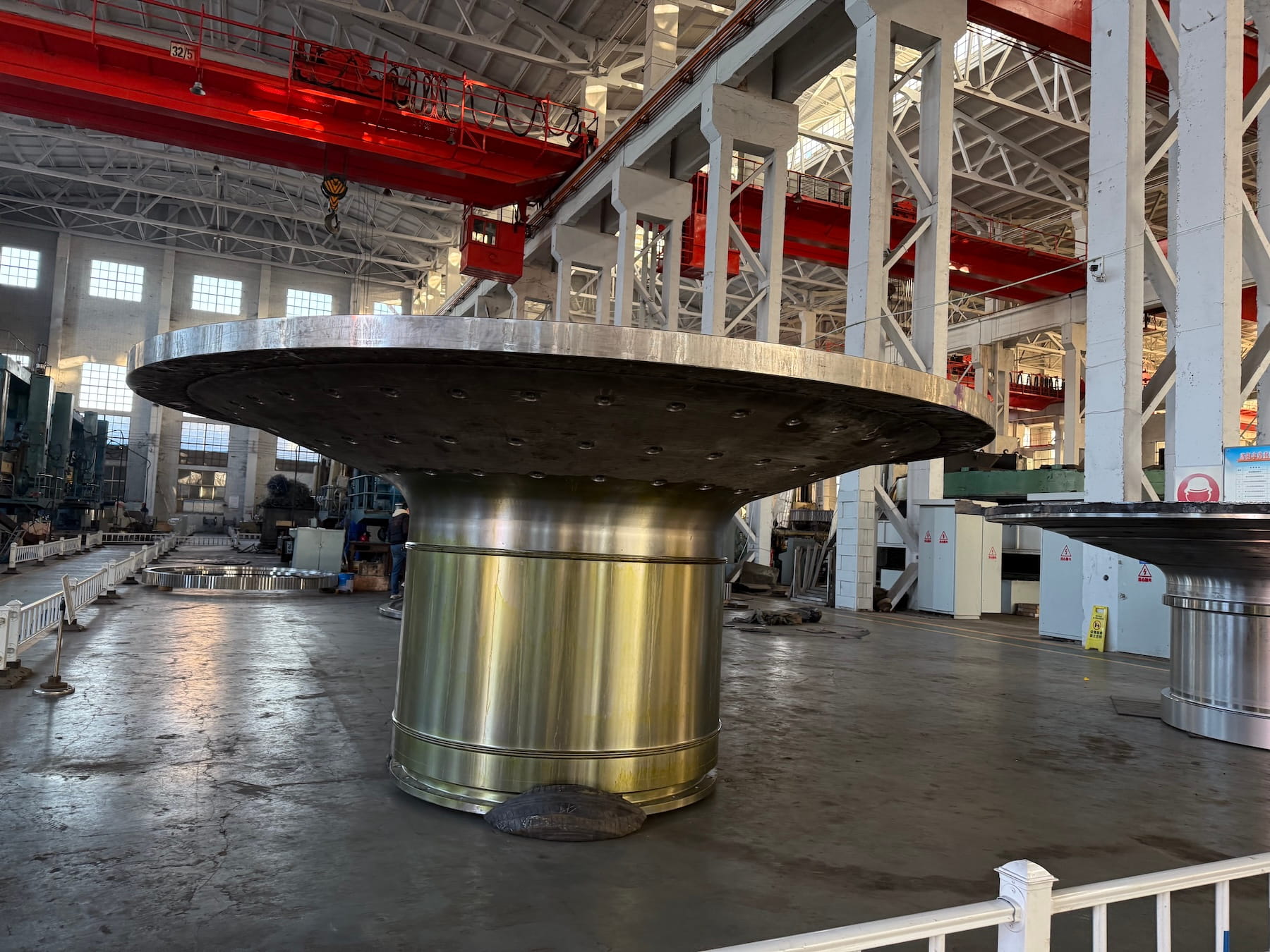

Fabricación de Cover Feed (Tapa de Alimentación) para Molino
Fabricación de tapa de alimentación para molino, desarrollada conforme a especificaciones dimensionales y operacionales del equipo, asegurando un adecuado ajuste e integración con el sistema de alimentación.

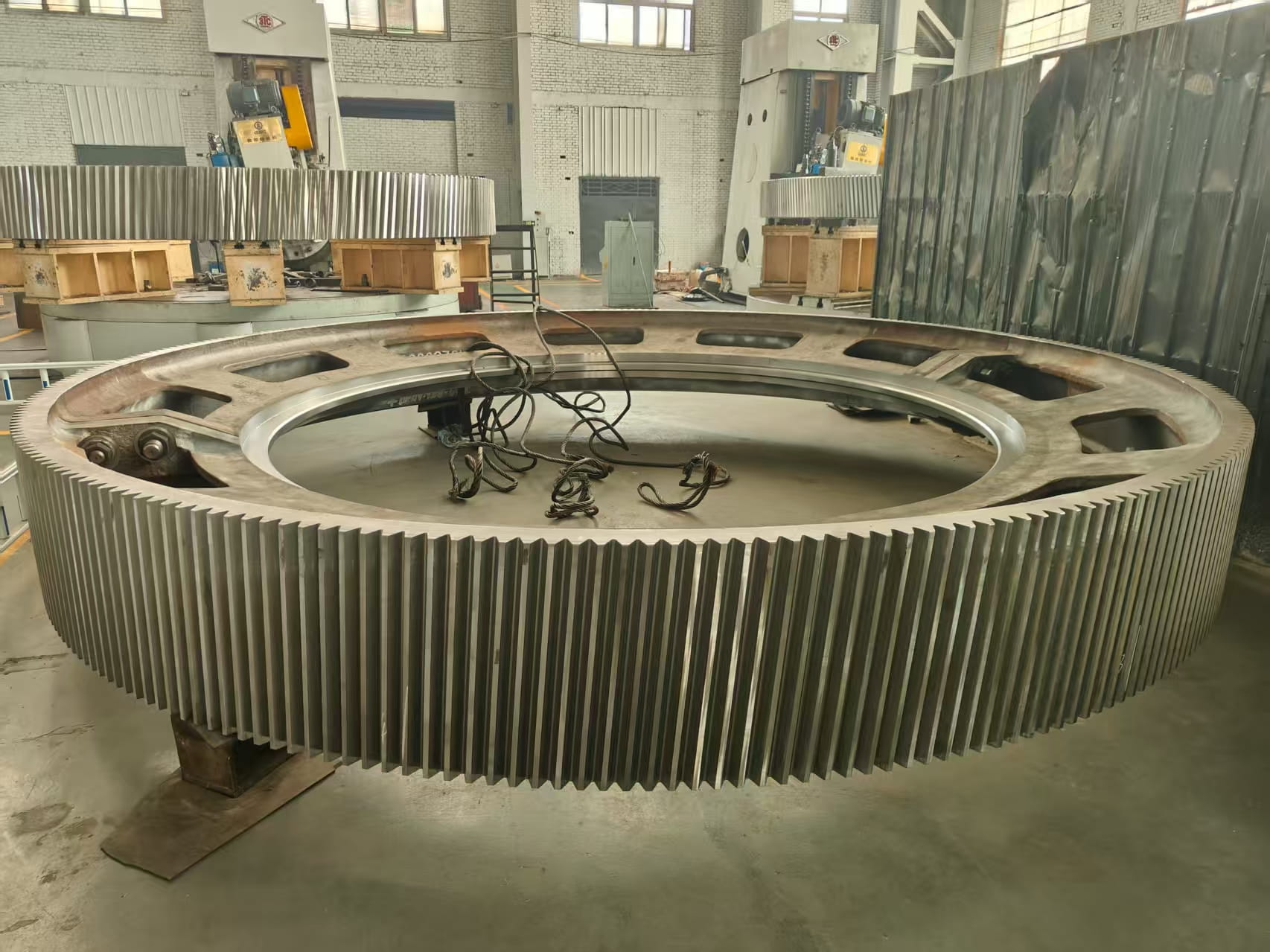

Proceso de Prearmado de Engranaje de Dientes Helicoidales
Proceso de prearmado y verificación dimensional del engranaje. Se realiza prueba de torqueado controlado para evaluar el GAP residual entre segmentos después del apriete final, verificando el cumplimiento de las tolerancias y requisitos de calidad establecidos para la unión.

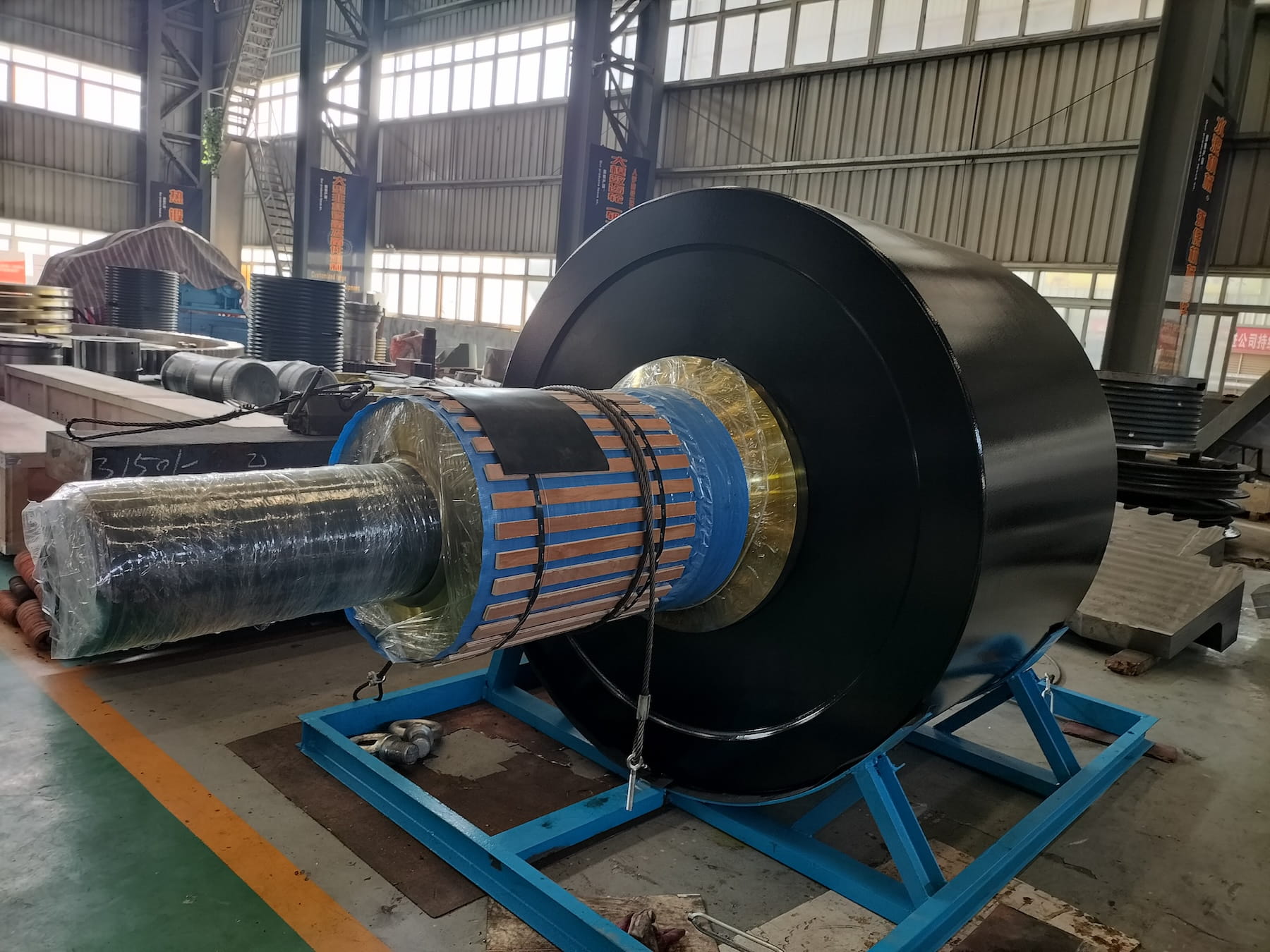

Fabricación de Polea para Correa Transportadora
-
Material del eje: Acero AISI 4340.
-
Material del tambor: Acero AISI 4140.
Diseñada para soportar elevadas cargas operacionales y condiciones severas de servicio.

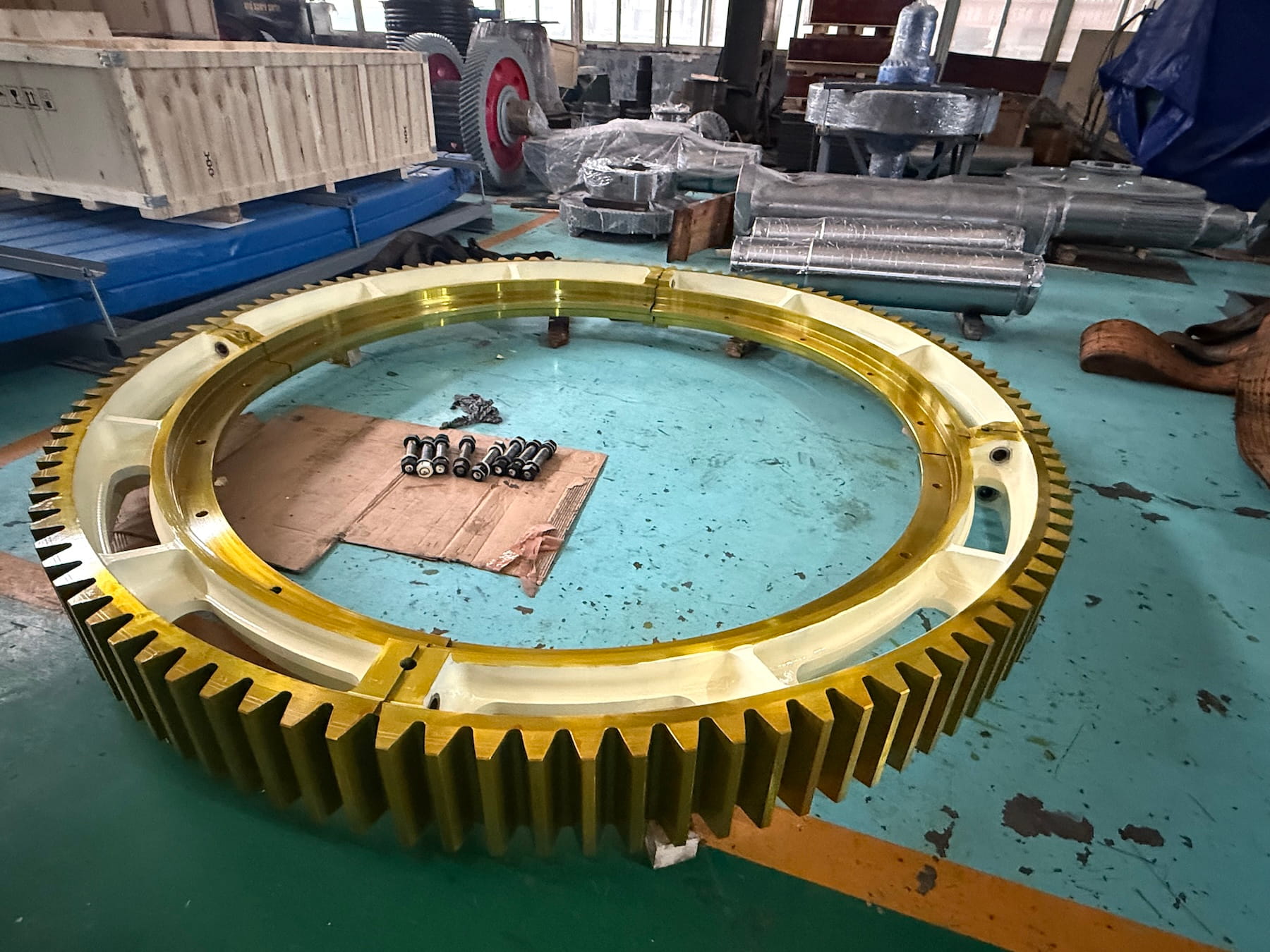

Fabricación de Engranaje de Dientes Rectos – Proceso de Prearmado
Proceso de prearmado y verificación dimensional de engranaje de dientes rectos, orientado a garantizar la correcta alineación, concentricidad y ajuste de los segmentos previo al montaje final.

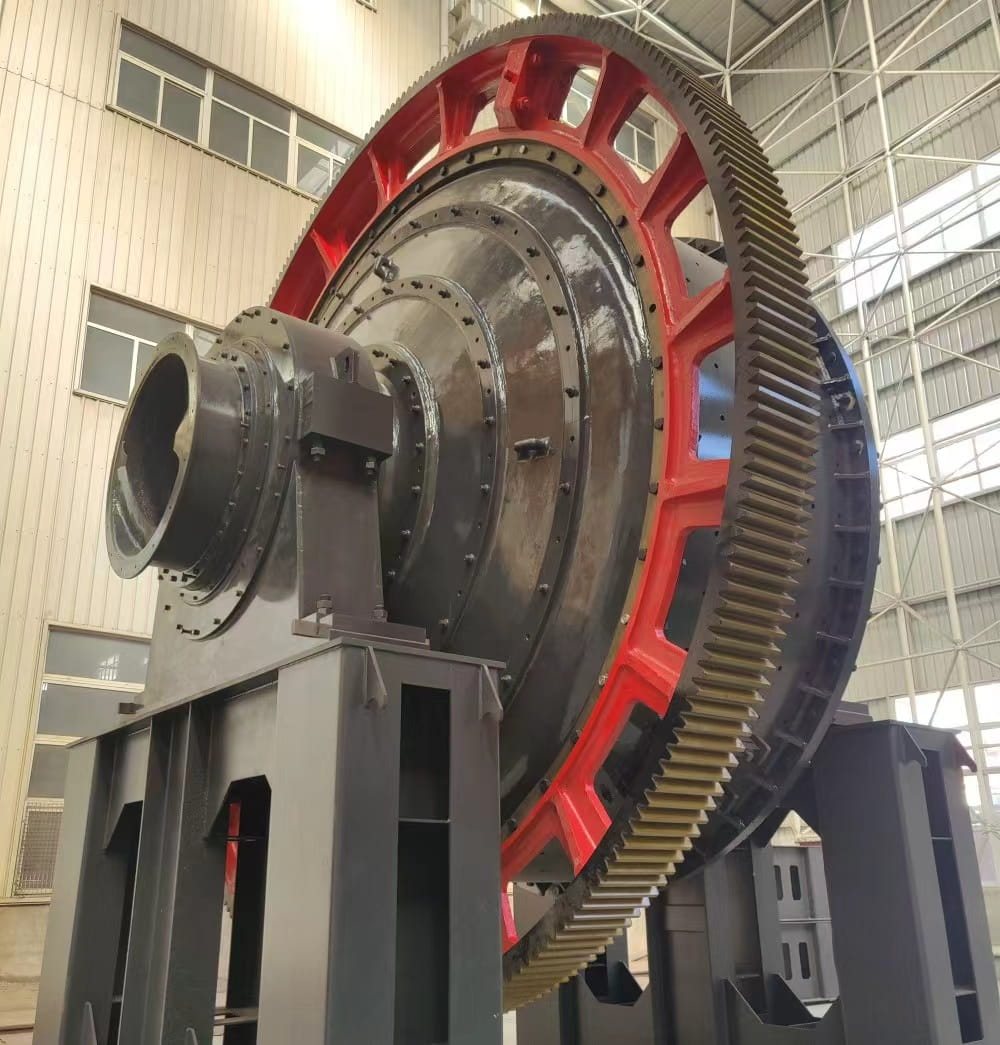

Fabricación de Conjunto para Molino
Fabricación integral de conjunto para molino, incluyendo engranaje, chumaceras y manto, desarrollados bajo estrictos estándares de calidad y control dimensional para asegurar la correcta integración y funcionamiento del sistema.

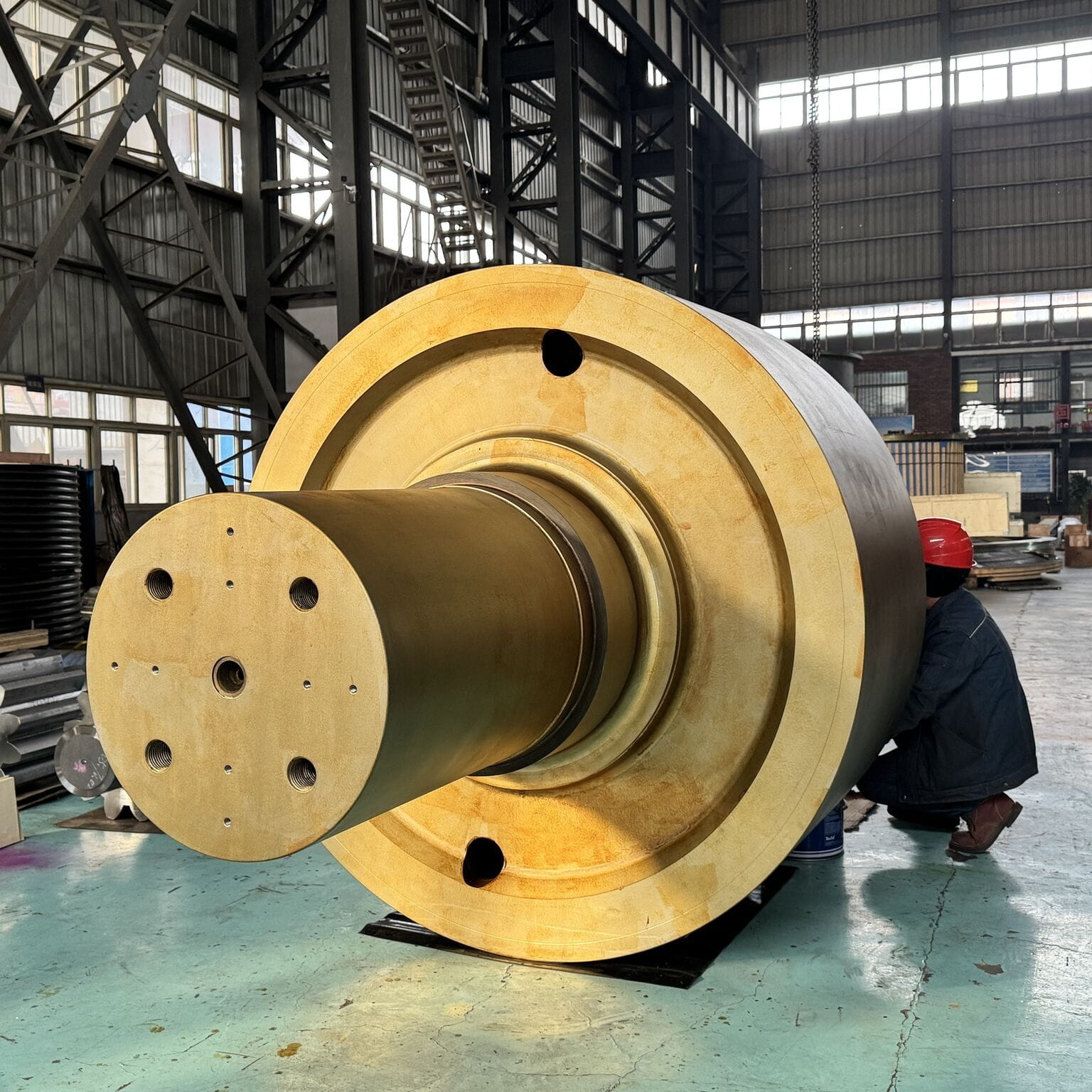

Fabricación de Polea para Correa Transportadora
-
Material del eje: Acero AISI 4340.
-
Material del tambor: Acero AISI 4140.
Componente diseñado para aplicaciones de transporte continuo en entornos industriales de alta exigencia.

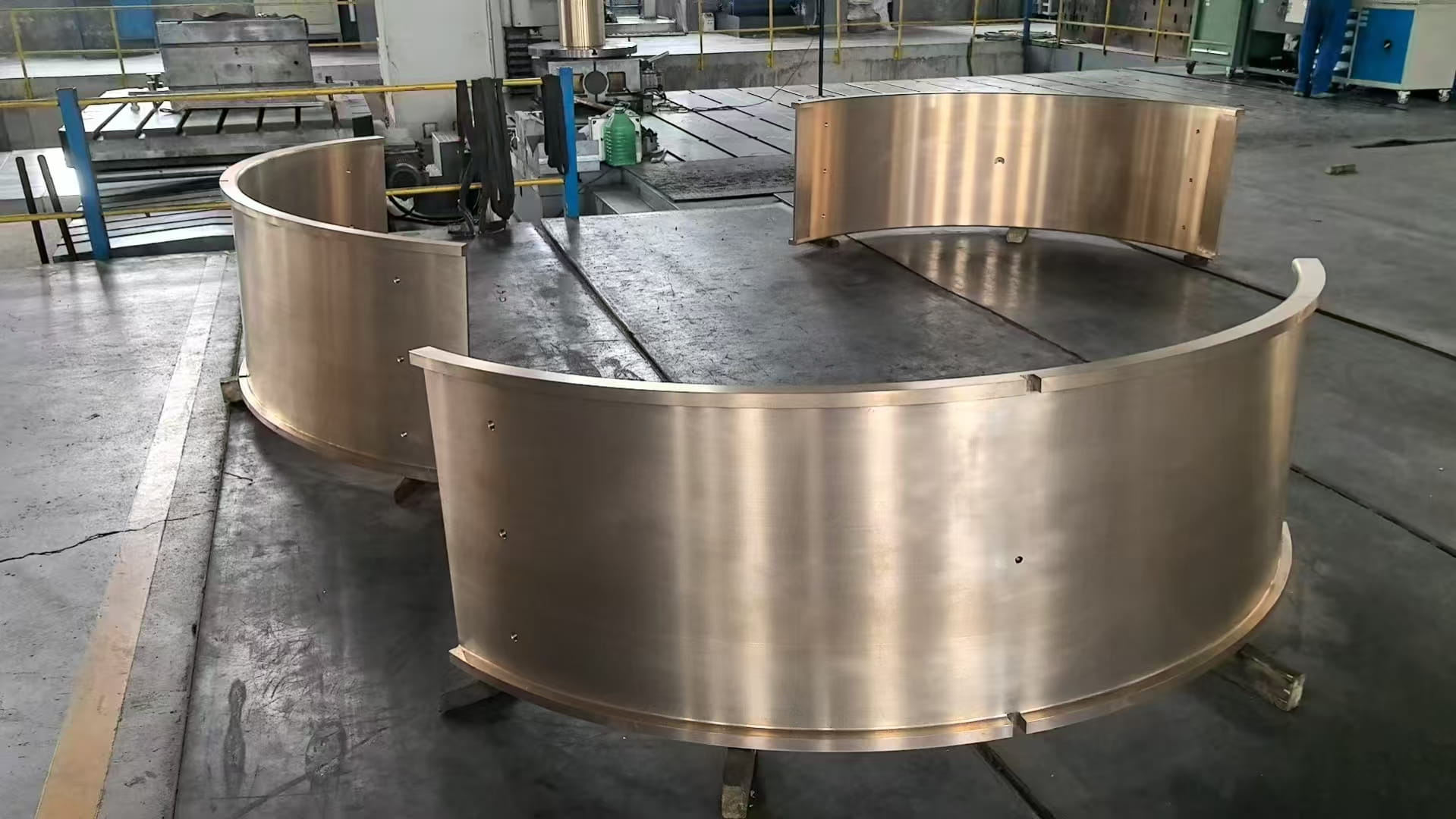

Fabricación de Bushing de Bronce para Chumacera
Fabricación de bushing de bronce SAE 67 para aplicaciones de soporte y deslizamiento en chumaceras de equipos mineros e industriales, garantizando alta resistencia al desgaste y adecuada capacidad de carga.

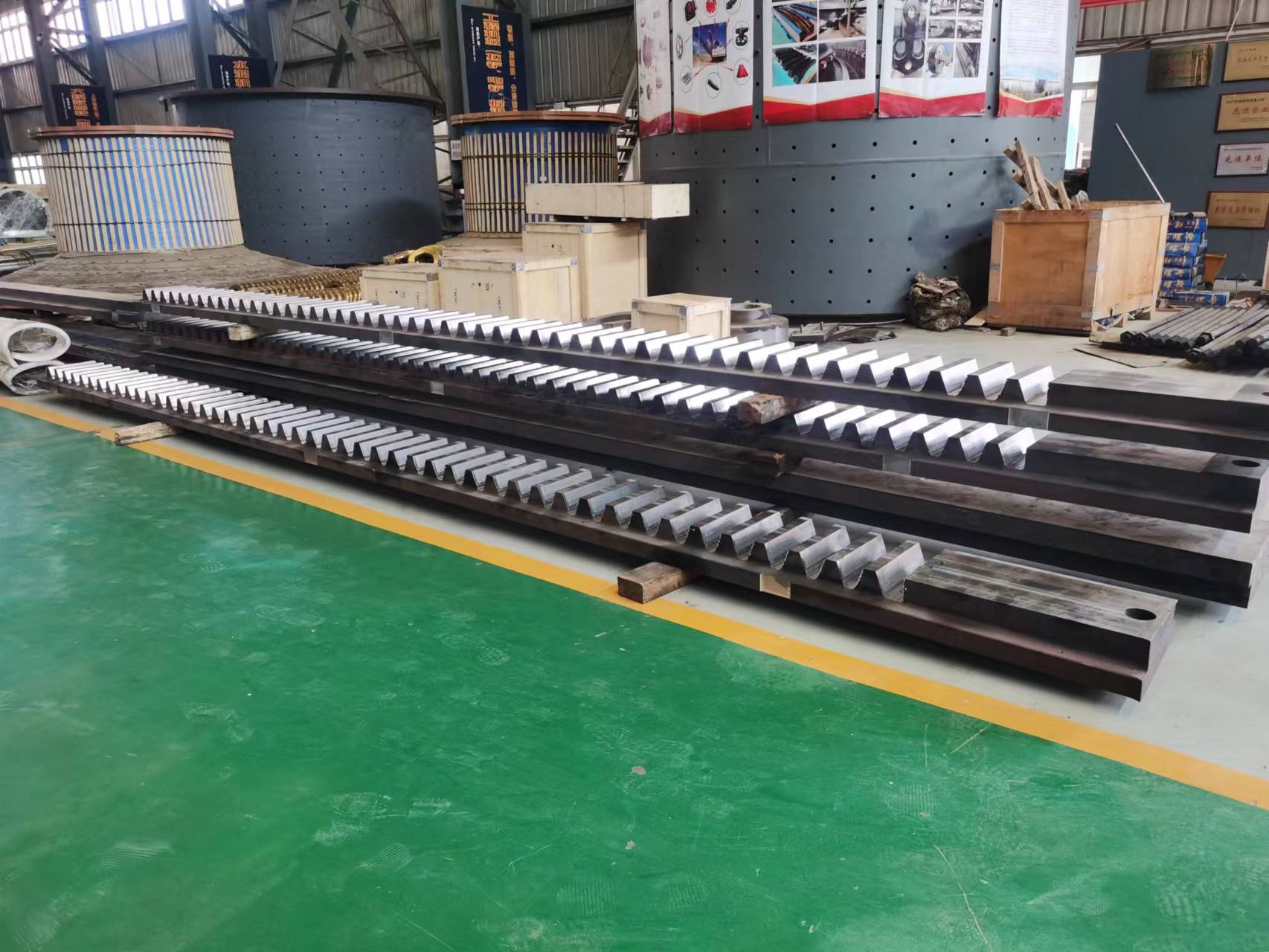

Fabricación de Cremallera
Fabricación de cremallera mecanizada en acero AISI 4140, desarrollada con altos estándares de precisión dimensional para aplicaciones de transmisión de movimiento lineal y sistemas de posicionamiento industrial.

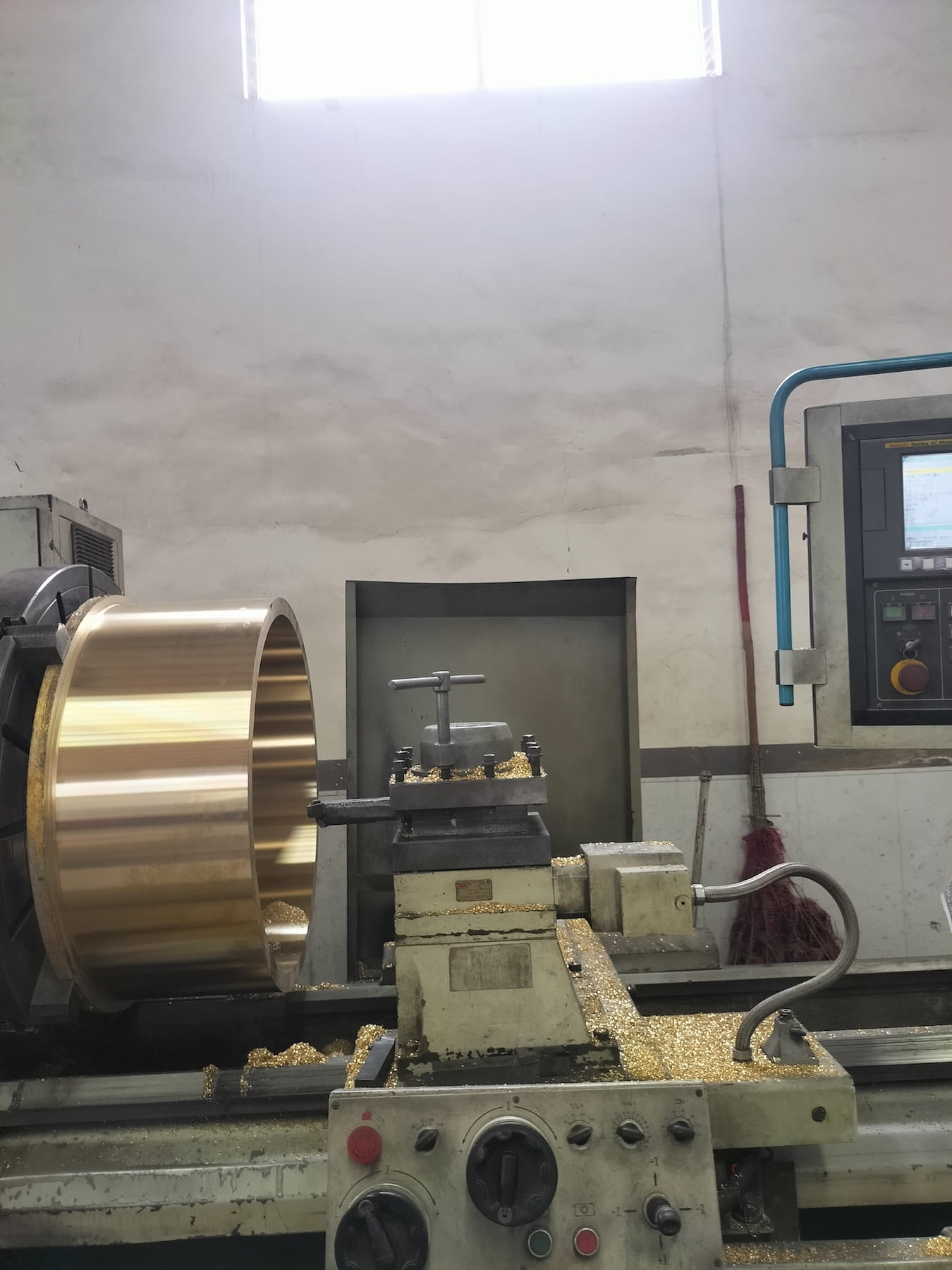

Mecanizado de Bushing de Bronce para Chumacera
Proceso de mecanizado de precisión de bushing de bronce destinado a sistemas de apoyo y guiado, asegurando tolerancias dimensionales y acabado superficial acordes a los requerimientos de servicio.

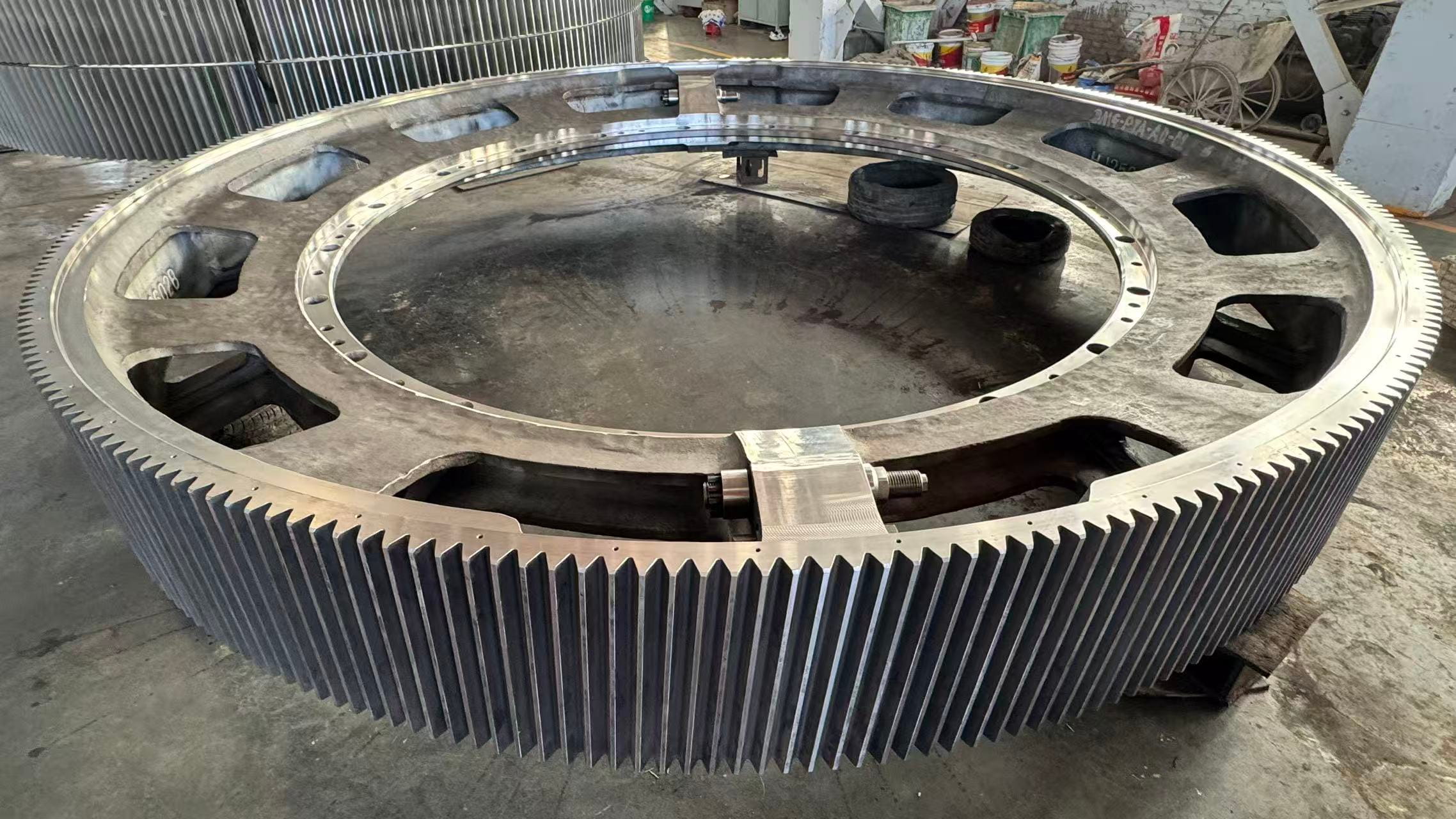

Proceso de Prearmado de Engranaje de Dientes Helicoidales
Verificación de montaje mediante prearmado y prueba de torqueado controlado. Este procedimiento permite medir el GAP final entre segmentos y validar el cumplimiento de las especificaciones de diseño y calidad antes de su despacho.

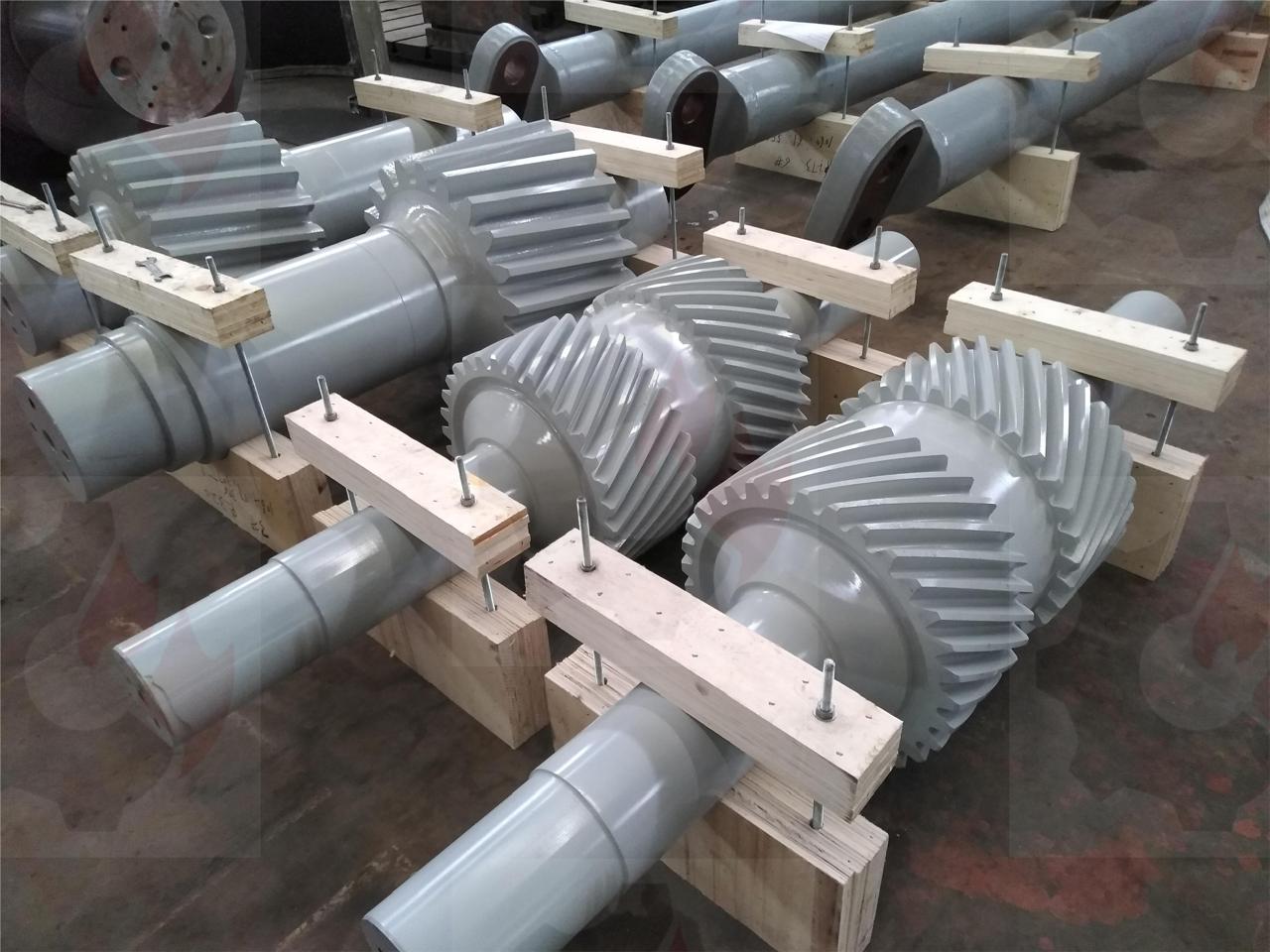

Fabricación de Eje Piñón Tipo Cola de Pescado
Double Helical Pinion ShaftFabricación de eje piñón de doble hélice (cola de pescado), desarrollado para aplicaciones de alta transmisión de potencia, proporcionando una distribución equilibrada de cargas axiales y una operación suave y eficiente.

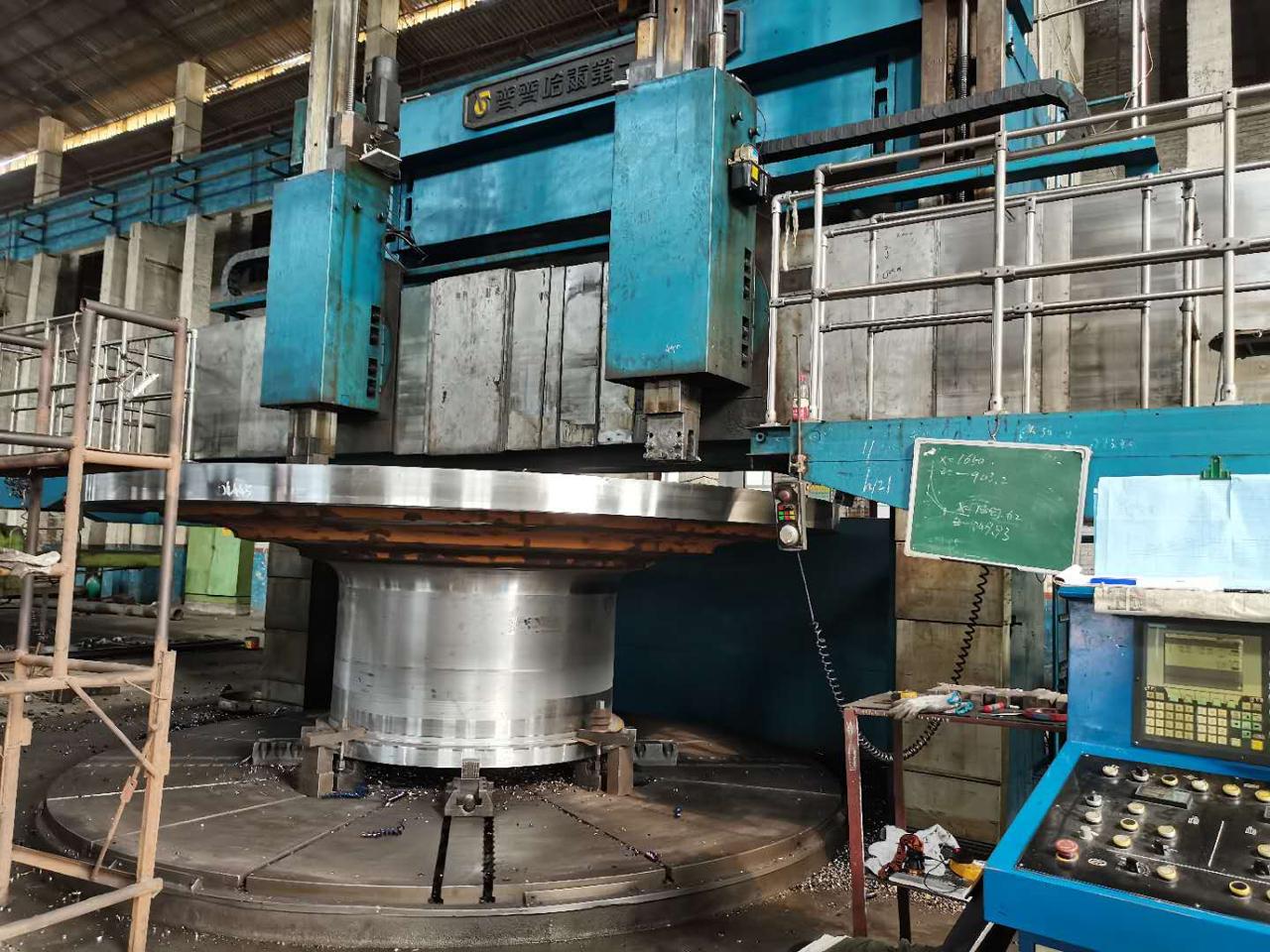

Mecanizado de Tapa de Molino 8' x 10'
Proceso de mecanizado de tapa para molino de dimensiones 8' x 10', ejecutado mediante equipos de gran capacidad y alta precisión, garantizando el cumplimiento de las especificaciones dimensionales y geométricas del componente.
Certificación Bureau Veritas
Todos nuestros productos son inspeccionados y certificados por la organización internacional Bureau Veritas, garantizando altos estándares de calidad, trazabilidad y confiabilidad para entregar a nuestros clientes soluciones seguras y con respaldo técnico certificado.
