Ingeniería Inversa para Minería: Cómo Recuperar Piezas Críticas sin Planos Originales

Ingeniería Inversa: Recuperación de Información Técnica en Operaciones Mineras

En la industria minera, las interrupciones no esperadas de maquinaria generan costos exponenciales. Un equipo de transmisión de potencia detenido puede significar pérdidas de decenas de miles de dólares diarios. El desafío se intensifica cuando la pieza dañada o desgastada proviene de un equipo obsoleto, importado hace años, cuya documentación técnica ya no existe o nunca fue preservada. La ingeniería inversa aplicada a componentes mineros resuelve este cuello de botella mediante la captura digital de la geometría física, la reconstrucción del diseño y la fabricación local de repuestos funcionales, sin depender de planos originales ni de largos tiempos de importación.

Este proceso combina escaneo 3D de alta precisión, modelado CAD especializado y fabricación metal-mecánica, transformando un componente gastado o fragmentado en una réplica funcional o mejorada. Para operaciones mineras en Chile, donde la distancia a proveedores internacionales y la criticidad de los equipos son factores permanentes, esta metodología se ha convertido en una herramienta estratégica de continuidad operacional.

Metodología Técnica: Del Componente Físico al Diseño Digital

Fase 1: Selección y Evaluación de la Pieza Objetivo

No todas las piezas justifican un proceso de ingeniería inversa. La evaluación inicial determina la viabilidad técnica y comercial. Se analiza la criticidad operacional del componente (¿cuánto cuesta su inactividad?), la accesibilidad geométrica (¿puede ser escaneada sin desensamblar sistemas más grandes?), la complejidad estructural (¿requiere análisis de resistencia posterior?) y el contexto de disponibilidad (¿existe plano original, especificación de material o norma aplicable?).

En operaciones mineras, las piezas candidatas típicamente incluyen engranajes desgastados, ejes de transmisión dañados, casquetes de desgaste, carcasas de rodamientos y componentes de acoplamiento. La documentación histórica del equipo —incluso si incompleta— acelera esta fase y mejora la precisión de especificaciones finales. Equipos de marcas obsoletas como algunas líneas de molienda de décadas atrás son candidatos ideales para recuperación mediante ingeniería inversa, ya que la sustitución completa de la máquina resultaría prohibitivamente costosa.

Fase 2: Captura Digital mediante Escaneo 3D

El escaneo 3D es la piedra angular del proceso. La tecnología captura la geometría exacta del componente, generando nubes de puntos de alta densidad que pueden alcanzar precisiones de ±0,1 mm según el tipo de escáner. En minería, se emplean dos enfoques complementarios:

• Escaneo en taller: Equipos estacionarios de láser triangulación o luz estructurada. Ideal para piezas removibles, pequeñas a medianas. Precisión superior, entorno controlado, menor tiempo por pieza.

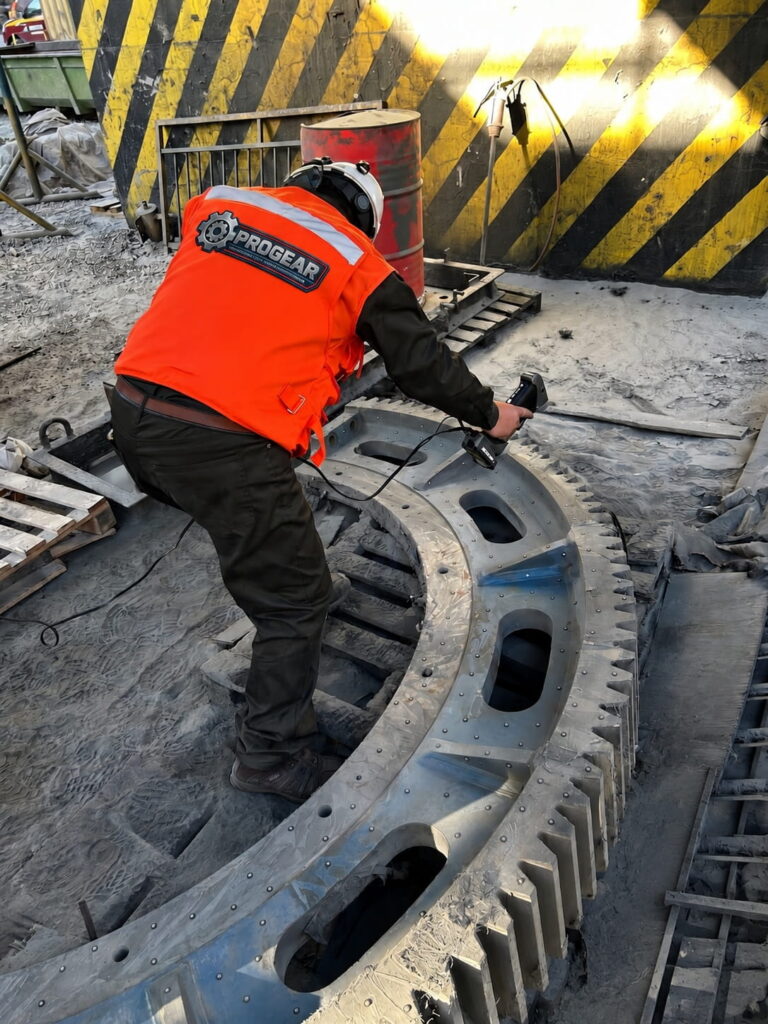

• Escaneo en terreno: Escáneres portátiles (FARO, Artec, Trimble). Esenciales para componentes grandes o integrados en máquinas operativas. Adaptables a condiciones mineras (polvo, vibración, cambios de luz), aunque con precisiones levemente inferiores (±0,2 a ±0,5 mm).

La calidad del escaneo determina la calidad final de la pieza fabricada. Piezas con geometrías complejas, superficies reflectantes o texturas desgastadas exigen múltiples pasadas y alineación precisa de escaneos parciales. El escaneo 3D en ingeniería inversa requiere experiencia en post-procesamiento para eliminar ruido, cerrar huecos y generar superficies limpas que alimenten el software CAD.

Fase 3: Procesamiento CAD y Reconstrucción Geométrica

Los datos escaneados (nubes de puntos) se importan en software especializado como Geomagic Design X, CATIA, Fusion 360 o SolidWorks con módulos de ingeniería inversa. El objetivo es transformar puntos dispersos en un modelo paramétrico editable y fabricable. Este paso incluye:

• Limpieza de datos: eliminación de ruido y puntos atípicos.
• Generación de malla triangular (mesh) como geometría intermedia.
• Reconocimiento de características (aristas, radios, planos, cilindros) mediante algoritmos de ajuste.
• Reconstrucción de superficies paramétricas compatibles con procesos de manufactura.
• Validación de dimensiones críticas frente a tolerancias especificadas o deducidas.

Para engranajes, el software debe detectar perfiles dentados y regenerarlos conforme normas ISO o AGMA. Para ejes, se identifican diámetros, roscas, chaveteros y superficies de ajuste. La experiencia del ingeniero de diseño es crítica: interpretará rasgos de desgaste, decidirá si mantener la geometría original o optimizarla, e integrará especificaciones de material y tolerancias basadas en análisis de cargas y estándares mineros.

Fase 4: Fabricación y Validación Dimensional

Con el modelo CAD validado, se generan archivos de código numérico (NC, STEP, IGES) para máquinas de control numérico computerizado (CNC): tornos, fresadoras, centros de mecanizado y sistemas de corte. En minería, la fabricación de piezas críticas sigue ciclos iterativos de mecanizado, inspección dimensional (coordenatografía, micrómetros, calibres) y ajuste fino. Las tolerancias finales dependen del tipo de pieza: un acoplamiento rígido puede tolerar ±0,5 mm, mientras que un eje con rodamientos exige tolerancias en el rango ±0,1 mm.

La validación incluye ensayos funcionales antes de implementar en línea. Piezas de transmisión de potencia (engranajes, acoplamientos) se someten a pruebas de carga, alineación y vibración. Componentes de sellado se prueban bajo presión. Esta etapa previene costosas fallas en operación y genera información para futuras mejoras.

Ventajas Operacionales y Económicas en Contexto Minero

La minería requiere disponibilidad continua de equipos de producción. Cada hora de detención consume recursos sin generar ingresos, mientras los gastos fijos de personal, energía y servicios continúan. La ingeniería inversa intersecta directamente con esta realidad operacional en múltiples dimensiones.

Reducción de Tiempos de Inactividad

La importación de repuestos de equipos mineros desde Europa o Asia típicamente requiere 4 a 12 semanas: trámites aduanales, manufactura bajo pedido, logística internacional. La fabricación local de piezas especiales para minería comprime este ciclo a 5 a 15 días de trabajo, dependiendo de complejidad. En una operación que pierde $50,000 USD por día de inactividad, una diferencia de 30 a 60 días representa $1,5 a $3 millones en preservación de ingresos. Incluso factores la ingeniería inversa y fabricación, el costo es una fracción de esa pérdida.

Extensión de Vida Útil de Activos Obsoletos

Equipos mineros importados hace 15 a 30 años, que superaron sus vidas útiles proyectadas pero aún cumplen funciones, generan un dilema: reemplazar completamente la máquina (inversión de $500,000 USD a varios millones) o mantenerla fabricando repuestos según sea necesario. La ingeniería inversa habilita la segunda opción. Siempre que la carcasa, bastidor y sistemas de control se mantengan funcionales, la reproducción de piezas de desgaste alarga la operatividad 5, 10 o más años adicionales.

Independencia de Proveedores y Reducción de Costos

Piezas de equipos descontinuados frecuentemente tienen márgenes de importación del 40% a 100% por encima del costo de manufactura, dado el riesgo y la exclusividad. Fabricar localmente reduce ese margen significativamente. Además, elimina la dependencia de proveedores monopólicos o en mercados geopolíticamente complejos. Para operaciones con múltiples equipos similares (flotas de equipos de una marca específica), la ingeniería inversa de una pieza genera un modelo reutilizable para toda la flota, amortizando el costo de ingeniería entre decenas de unidades.

Tabla Comparativa: Ingeniería Inversa vs. Alternativas Disponibles

Opción	Tiempo de Entrega	Costo Unitario (referencia)	Dependencia Externa	Aplicabilidad sin Planos	Mejora de Diseño
Importación de repuesto original	4–12 semanas	100% (línea base)	Alta (proveedor único)	No requiere (si disponible)	Ninguna
Ingeniería inversa + fabricación local	1–3 semanas	60–80% del precio importado	Mínima (capacidad interna)	Sí (sin planos)	Posible, según análisis
Rediseño desde cero (sin referencia física)	6–12 semanas	120–150% (ingenierización adicional)	Alta (requiere datos históricos)	No (requiere especificaciones)	Sí, pero riesgo de incompatibilidad
Reemplazo de equipo completo	8–16 semanas	500,000–5,000,000+ USD	Alta (pausa operacional)	No aplica	Total (nuevo equipo)

Aplicaciones Específicas en Operaciones Mineras

Recuperación de Componentes de Transmisión de Potencia

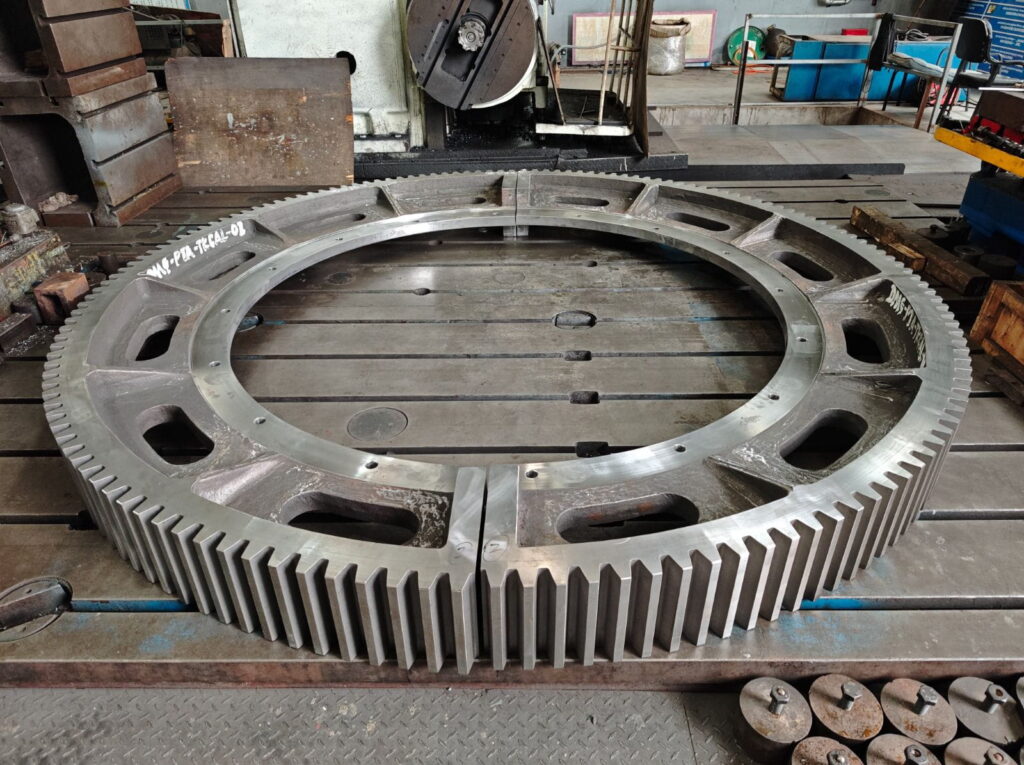

Engranajes de molienda, acoplamientos flexibles, bujes de fricción y ejes de trenes de potencia son blancos ideales. Estos componentes operan bajo cargas altas, exhiben desgaste predecible y su reemplazo es crítico. Los reductores y cajas reductoras en minería soportan cargas severas, lo que exige precisión geométrica extrema en repuestos. La ingeniería inversa de un engranaje gastado permite reproducir el perfil exacto, asegurando meshing correcto y distribución de carga en servicio.

Piezas de Desgaste y Revestimientos

Casquetes de desgaste en molinos, revestimientos de cámaras de chancado y forros de cilindros se erosionan progresivamente. Aunque frecuentemente son reemplazables, la geometría exacta de acoplamiento es crítica para evitar vibraciones e inestabilidad. Escanear el casquete desgastado y su alojamiento permite fabricar un repuesto que se ajuste con las tolerancias originales de diseño.

Componentes de Sellado y Aislamiento

Sellos mecánicos, anillos de retención y tapas de tuberías con geometrías especializadas para presión, temperatura y fluidos mineros pueden ser replicados mediante escaneo. Incluso cambios menores en dimensión pueden causar fugas costosas o contaminación de procesos; la precisión de ingeniería inversa es esencial.

Herramientas y Tecnologías Involucradas

El ecosistema tecnológico de ingeniería inversa combina hardware de captura, software de procesamiento y tecnologías de fabricación en un flujo integrado.

• Escáneres 3D: FARO Laser Tracker, Artec Eva, Trimble TX8, Hexagon Absolute Arm. Rango de precisión: ±0,05 mm a ±2 mm según tipo y rango de trabajo.
• Software CAD especializado: Geomagic Design X (3D Systems), ScanTo3D (SolidWorks), CATIA, Fusion 360 con módulos de nube de puntos.
• Control de calidad dimensional: Coordenatógrafos (CMM), óptica de visión 3D, rugosímetros, micrómetros digitales de precisión.
• Fabricación: Tornos CNC, fresadoras CNC, centros de mecanizado multi-eje, sistemas de corte por plasma/oxicorte para componentes grandes.

Limitaciones y Consideraciones Prácticas

Desgaste y Geometría de Referencia

Cuando se escanea una pieza desgastada, ¿se replica el desgaste o se reconstruye la forma original? La respuesta depende del contexto. Un engranaje erosionado en sus flancos probablemente debe reconstruirse según un perfil estándar (ISO, AGMA) para funcionar correctamente. Una carcasa desgastada internamente puede replicarse tal como está, si los alojamientos de rodamientos aún son funcionales. Este análisis requiere interpretación técnica y, a menudo, consulta de estándares o datos históricos.

Complejidad de Geometrías Orgánicas

Piezas con curvaturas irregulares, pocas aristas bien definidas o texturas variables (por ejemplo, castings antiguos con superficies no mecanizadas) son más desafiantes. El software debe inferir superficies a partir de la nube de puntos, y la calidad de esa inferencia depende de la densidad de puntos y del algoritmo. Validaciones posteriores con ensayos de ajuste (prueba y error controlado) pueden ser necesarias.

Costos de Ingeniería Inicial

La ingeniería inversa de una única pieza compleja puede costar $3,000 a $15,000 USD en escaneo, procesamiento CAD y validación. Este costo es insignificante si la pieza es crítica, pero requiere evaluación para componentes menores. Sin embargo, cuando la pieza es parte de una familia de equipos similares (múltiples unidades en flota), el costo se amortiza rápidamente.

Caso de Uso Simulado: Recuperación de Engranaje de Molienda

Escenario: Una planta de beneficio cuenta con un molino de bolas de hace 18 años, importado de Europa. El piñón de transmisión (engranaje de entrada) presenta picado y desgaste en los dientes. El fabricante original ya no existe. Un repuesto en mercado secundario cuesta USD $45,000 con entrega en 10 semanas. El molino detiene la planta; pérdida estimada: USD $40,000/día.

Solución mediante ingeniería inversa:

• Día 1–2: Escaneo 3D del piñón en taller. Captura de perfil dentado, diámetro, agujero central, chavetero. Costo: USD $800.
• Día 2–4: Procesamiento CAD. Reconstrucción del perfil de involuta según norma ISO 6336, determinación de módulo y ángulo de presión. Validación contra especificación histórica del equipo. Costo: USD $2,500.
• Día 5–8: Mecanizado en torno y fresadora CNC. Fundición de material (acero al manganeso, similar al original), torneado de diámetro exterior e interior, fresado de dientes, acabado de chavetero. Costo: USD $8,000.
• Día 8–9: Control dimensional (coordenatógrafo), prueba de meshing con piñón conductor, validación de runout y juego. Costo: USD $1,200.
• Día 10: Instalación y arranque. Costo total: USD $12,500. Tiempo total: 10 días.

Comparación: Importación (10 semanas, USD $45,000) vs. Ingeniería inversa (10 días, USD $12,500). Ahorro: USD $32,500 + USD $280,000 en inactividad evitada = USD $312,500 neto.

Preguntas Frecuentes

¿Qué nivel de precisión logra la ingeniería inversa?

Las precisiones alcanzables oscilan entre ±0,1 mm a ±0,5 mm para la mayoría de componentes mineros, dependiendo del tipo de escáner (estacionario vs. portátil) y la complejidad geométrica. Para componentes críticos de transmisión de potencia, es posible alcanzar ±0,05 mm en diámetros y ajustes de rodamiento. Esta precisión es suficiente para replicar funcionalidad, aunque puede ser insuficiente para aplicaciones de altísima exigencia (turbomaquinaria de velocidad extrema).

¿Se puede mejorar el diseño original durante ingeniería inversa?

Sí. Con el modelo CAD del componente original generado, el ingeniero puede analizar cargas, identificar puntos de concentración de estrés y proponer optimizaciones: cambios de radio, refuerzos, ajustes de diámetros. Sin embargo, cualquier modificación debe validarse mediante análisis de elementos finitos (FEA) y ensayos funcionales antes de implementación en operaciones críticas. Los cambios deben ser justificados por mejoras cuantificables (mayor durabilidad, menor peso, mejor desempeño).

¿Cuál es el costo típico de un proyecto de ingeniería inversa?

Varía ampliamente según complejidad: piezas simples (ejes, bujes) pueden costar USD $1,500 a $5,000 de ingeniería; componentes complejos (engranajes cónicos, carcasas con superficies libres) pueden alcanzar USD $10,000 a $25,000. La fabricación del repuesto (una unidad) típicamente suma USD $3,000 a $50,000 según material y tamaño. Para decisiones de viabilidad, es recomendable solicitar un presupuesto preliminar basado en fotografías y especificaciones disponibles.

¿Qué diferencia existe entre escaneo en taller vs. escaneo en terreno?

El escaneo en taller (laboratorio controlado) logra mayor precisión (±0,05 a ±0,1 mm) y velocidad, requiriendo desmontaje de la pieza. El escaneo en terreno (con equipos portátiles) es más práctico para componentes integrados o demasiado grandes para mover, pero sacrifica precisión (±0,2 a ±0,5 mm) debido a condiciones ambientales y movimiento. Para minería, ambos son válidos: piezas removibles se llevan a taller; componentes in situ se escanean en operación.

¿Es posible replicar piezas sin ninguna información histórica?

Sí, el objetivo central de ingeniería inversa es precisamente recuperar información perdida. Sin embargo, algunos desafíos persisten: si la pieza original está muy desgastada o fragmentada, la reconstrucción debe basarse en análisis funcional (¿cuáles eran sus cargas?, ¿qué rol cumple en el sistema?) e inspección de componentes conectados (ejes acoplados, rodamientos asociados). En casos extremos, puede requerirse ingeniería asistida por análisis de similitud con equipos comparables en industria.

¿Cuánto tiempo toma el proceso completo desde captura hasta fabricación?

Piezas simples: 5 a 10 días. Componentes de mediana complejidad: 10 a 20 días. Piezas altamente complejas con análisis estructural y validación iterativa: 20 a 40 días. Este plazo es drásticamente inferior a importación (4 a 12 semanas) y permite planificación urgente de mantenimiento preventivo en operaciones mineras sensibles.

Conclusión: Una Herramienta Estratégica para la Continuidad Operacional

La ingeniería inversa aplicada a minería no es una solución de emergencia improvisada, sino una metodología profesional y confiable para recuperar continuidad operacional cuando la documentación original es inexistente o cuando los tiempos de importación son prohibitivos. Combina captura digital precisa, análisis de ingeniería riguroso y fabricación controlada en un flujo que comprime semanas en días y reduce costos significativamente.

Para operaciones mineras en Chile que dependenden de equipos importados hace décadas, o que enfrentan obsolescencia de componentes críticos, este proceso habilita una continuidad que de otro modo sería imposible. La inversión en escaneo y procesamiento CAD es marginal comparada con el costo de inactividad, y genera además un activo duradero: un modelo CAD reutilizable para futuros repuestos de la misma pieza, amortizando el costo de ingeniería a través del ciclo de vida del equipamiento.
